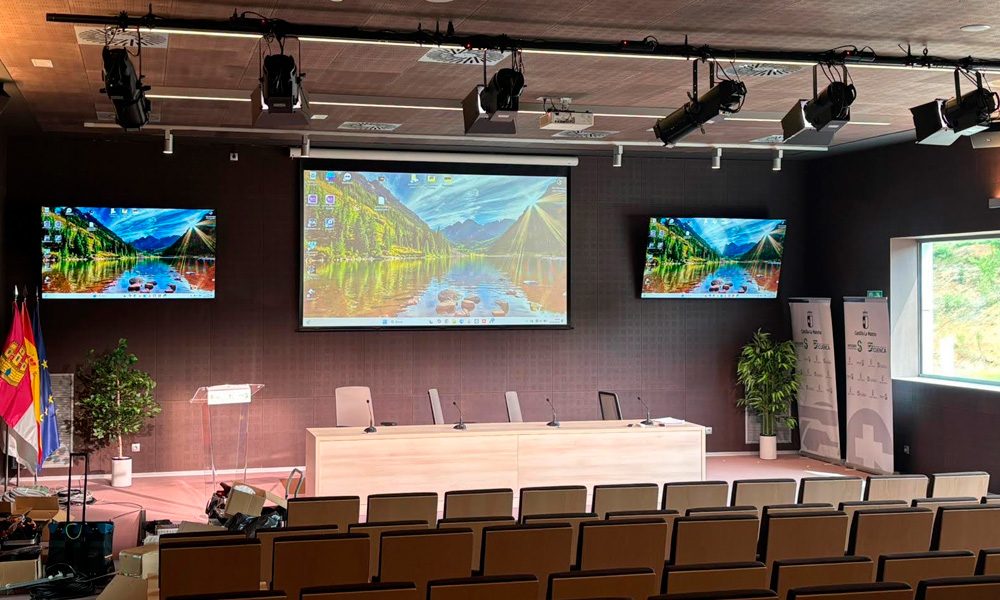

La adecuación de un auditorio hospitalario requiere coordinar distintos sistemas audiovisuales para facilitar la comunicación en presentaciones, reuniones y actos informativos. En el Hospital de Cuenca, el proyecto desarrollado por Audiovisuales Avellan ha incluido la instalación de sonido, iluminación, electrónica de vídeo y racks, además de la habilitación de un panel de prensa con conexiones para los equipos.
La intervención combina tecnologías de diferentes fabricantes para cubrir las necesidades del auditorio y la sala de prensa, con una distribución de altavoces para favorecer la uniformidad sonora, iluminación regulable para la zona del atril y sistemas de conexión y distribución de señales audiovisuales.
Audiovisuales Avellan ha equipado el espacio con sistemas de audio AUDAC y DAD, iluminación PROLIGHTS, control Visual Productions y electrónica de vídeo Netvio, con la infraestructura de rack y conexión de Caymon.
El proyecto combina seis puntos de sonido, iluminación específica para el atril y conexiones para el panel de prensa
El sistema de audio cuenta con seis altavoces VEXO106 de AUDAC, distribuidos por el auditorio para favorecer una cobertura uniforme. Estos recintos de dos vías incorporan un altavoz de 6 pulgadas y un motor de compresión de 1 pulgada, con una potencia de 125 W RMS a 8 ohmios. La amplificación se realiza mediante las etapas EPA254 y EPA502 de AUDAC.
Ambas utilizan amplificación de clase D y un diseño compacto de una unidad de rack; la EPA254 ofrece cuatro canales de 250 W a 4 ohmios, mientras que la EPA502 proporciona dos canales de 500 W a 4 ohmios. Su eficiencia energética y formato compacto facilitan la integración de la amplificación en el rack de la instalación.
El equipamiento incluye también un CMX215 de AUDAC, con cápsula de condensador electret y patrón polar cardioide, que ayuda a reducir la captación de sonido lateral y posterior para favorecer la inteligibilidad de la voz.
El conjunto se completa con el monitor autoamplificado FUSION12MA de DAD, de dos vías y 420 W, que integra un altavoz de 12 pulgadas y un motor de compresión de 1 pulgada.
La iluminación combina cinco proyectores PROLIGHTS EclFresnel VW para la iluminación general con dos recortes EclProfile, equipados con ópticas de zoom ECLLZ2550 de 25° a 50°, destinados al atril. Los EclFresnel VW permiten ajustar la temperatura de color del blanco para adaptar la iluminación a las distintas necesidades del espacio, mientras que el zoom de los EclProfile facilita ajustar el área iluminada sobre la zona del ponente.
El control se realiza mediante una B-Station2 de Visual Productions, un controlador con seis botones retroiluminados RGB y salida DMX que permite activar funciones de iluminación programadas y facilita la gestión del sistema desde un punto de control accesible.
La instalación incorpora asimismo electrónica de vídeo Netvio, concretamente el SP-H2-0102-10, un divisor HDMI 1×2 compatible con señales 4K a 60 Hz y HDR. Este dispositivo permite distribuir una misma fuente de vídeo a dos pantallas y cuenta con extracción de audio y escalado de resolución, lo que facilita la conexión de equipos con diferentes requisitos de visualización.
Para alojar y organizar la electrónica se ha instalado un rack de pared Caymon EPR412/B, de 12 unidades y 450 mm de profundidad, con puerta con llave y paneles laterales extraíbles. La distribución eléctrica se resuelve mediante la regleta PSR109GS/B, que incorpora nueve tomas Schuko y un interruptor frontal.
Por su parte, el panel de prensa utiliza el chasis modular CASY038/B, preparado para ocho módulos, junto con el módulo CASY126/B, que incorpora dos conectores XLR de tres pines. El sistema CASY permite organizar las conexiones en un punto específico para facilitar el acceso a las señales durante el uso de la sala.
Con esta intervención, Audiovisuales Avellan ha integrado los sistemas de sonido, iluminación y vídeo, junto con la infraestructura de conexión y alojamiento de equipos, en la adecuación del auditorio y la sala de prensa del Hospital de Cuenca.
